20L任意層PCB是先進的電路板設計.它因其高精度、高速度、出色的信號完整性和良好的 EMI 屏蔽而備受追捧。無論您是從事航空航天、高鐵、工業控制等高端領域的設計，還是智能手機、筆記本電腦、平板電腦等消費類電子產品的開發，20層任意訂購電路板都是您的最佳選擇。

該電路板通過增加電路板層數來減小組件之間的間距，從而在同一區域內實現更多功能。與10層或16層的電路板相比，任何20層的電路板在封裝尺寸、封裝密度和元件布局方面都更加高效和靈活。在多層印刷電路板中，電氣性能也將更加穩定可靠。同時，20層任意層電路板也可以實現更好的電磁干擾抑制。

生產20層任意層印刷電路板需要使用高精度技術和優質材料。公司需要精密的自動化生產設備和專業的技術人員來保證產品質量和制造周期。而且，只有通過嚴格的測試和質量控制，才能將這種先進的電路板應用于各個領域。

多層激光鉆孔電路板的生產過程中存在一定的困難。生產過程需要對每層布線進行詳細的設計和布局，以確保相應的電氣性能和每層之間的高穩定性。此外，生產過程還需要非常精確的化學處理和光刻技術，以確保印刷電路板的精度和可靠性。這就要求廠家具備較高的技術實力和經驗。作為一家擁有超過10年生產經驗的專業電路板制造商，思輝富士已經成功試生產了多層激光鉆孔板，我們也在挑戰生產更高水平的電路板。

這種板級電路板還具有許多其他特性，例如高結構、耐高溫、抗干擾等。這些特性不僅是電路板本身，而且可以極大地促進應用領域的發展。例如，在醫療器械領域，高度結構化的20層任意層電路板都可以實現精細化的控制和監控。在航空航天領域，耐高溫、抗干擾的特性可以使控制系統更加可靠和穩定。

20L任意層PCB將是未來電子產品領域的重要組成部分。當今的市場需求不斷增加，客戶對性能和質量的要求更高。企業和制造商需要積極開發和不斷改進其生產設備和技術能力，以滿足客戶日益增長的需求。

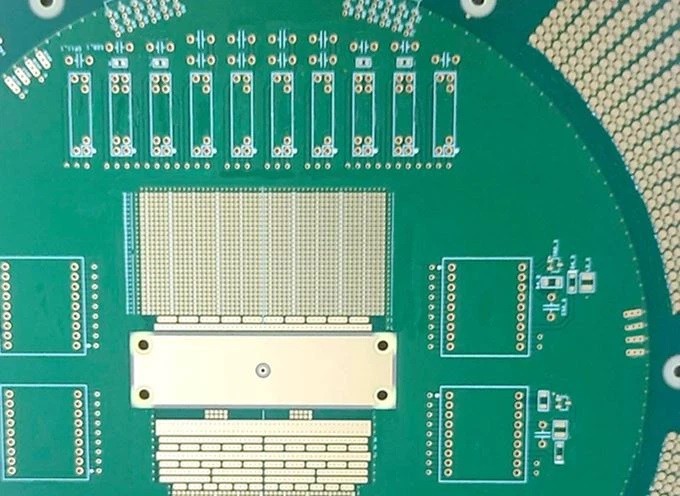

圖片：20L任意層PCB

樣品板的規格:

項目：20L任意層pcb

材質：TU-865

板厚：1.5±0.15mm

表面處理：ENIG
